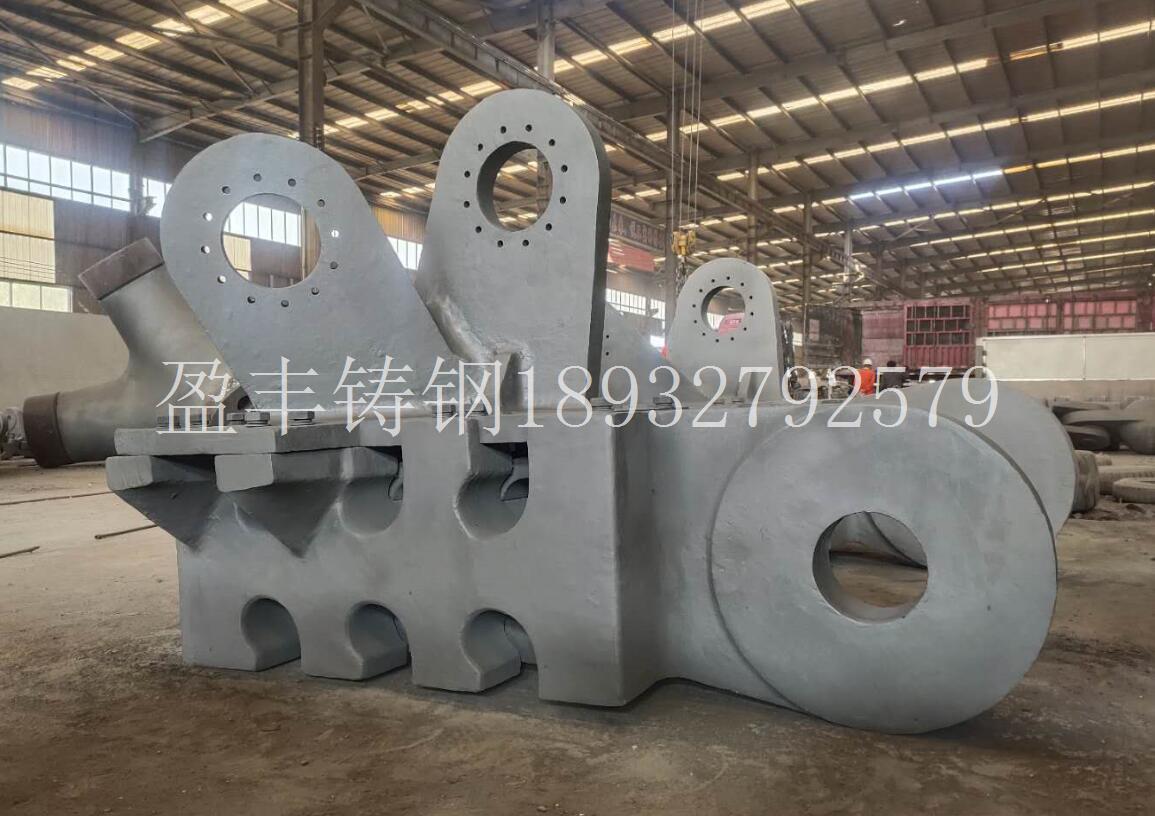

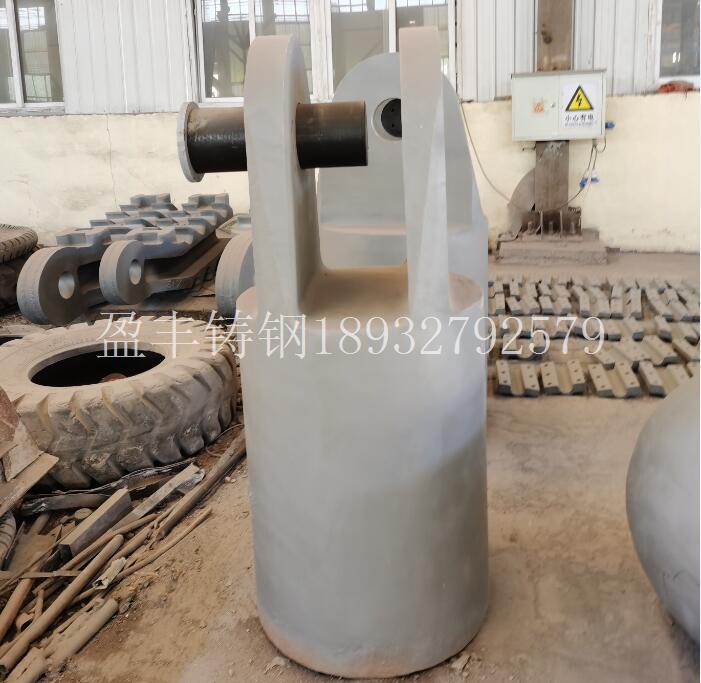

ZG300-500H高强度可焊接铸钢件节点

根据项目需求结合铸钢节点技术规程选择适合具体项目的铸钢节点材质

(1)铸钢件的各项技术要求默认遵守《铸钢节点应用技术规程》CECS235:2008；

(2)铸件磁粉探伤符合：《铸钢件磁粉探伤及质量评级方法》GB/T9444-2007中管口150mm范围内2级标谁，其余3级标准；

(3)铸钢件超声波探伤符合《铸钢件超声探伤及质量评级方法》GB/T7233.1-2009中管口150mm范围内2级标准，其余3级标准；

(4)铸钢件表面应符合《铸件表面粗糙度比较样块》GB6060.1-97标准，Ra75-100μm；

(5)铸钢件内外形尺寸公差及加工余量按照GB/T6414-CT13级执行，相邻轴线夹角偏差≤30′；

(6)表面涂装：涂装前喷砂处理Sa2.5级，环氧富锌底漆，厚度不小于80μm(2x40)距离焊缝50mm区域内不得油漆；

(7)图纸中未注明铸造图圆角为R30；

(8)铸件内部曲面相交处应避免锐角，每个铸件均有化学分、物理性能的光谱检查及探伤报告，严禁在铸件内部有夹渣、气孔、微裂缝的存在，同时必领保证与Q355B钢材有良好的焊接性能。铸钢件的化学成分、力学性能及表面质量要求、制作精度、热处理方式，质量检查方法等由铸钢件加工厂编制详细的工艺流程方案和产品验收规范交设计单位审核后执行。
