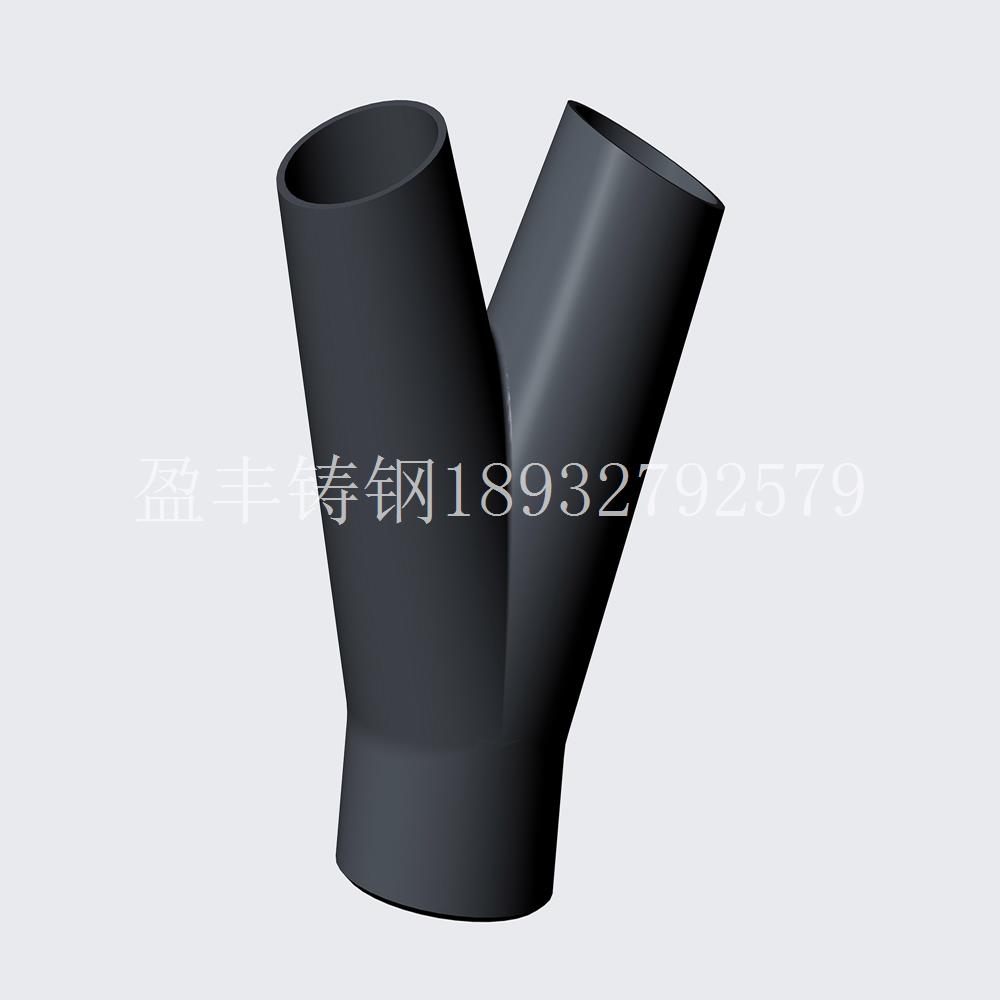

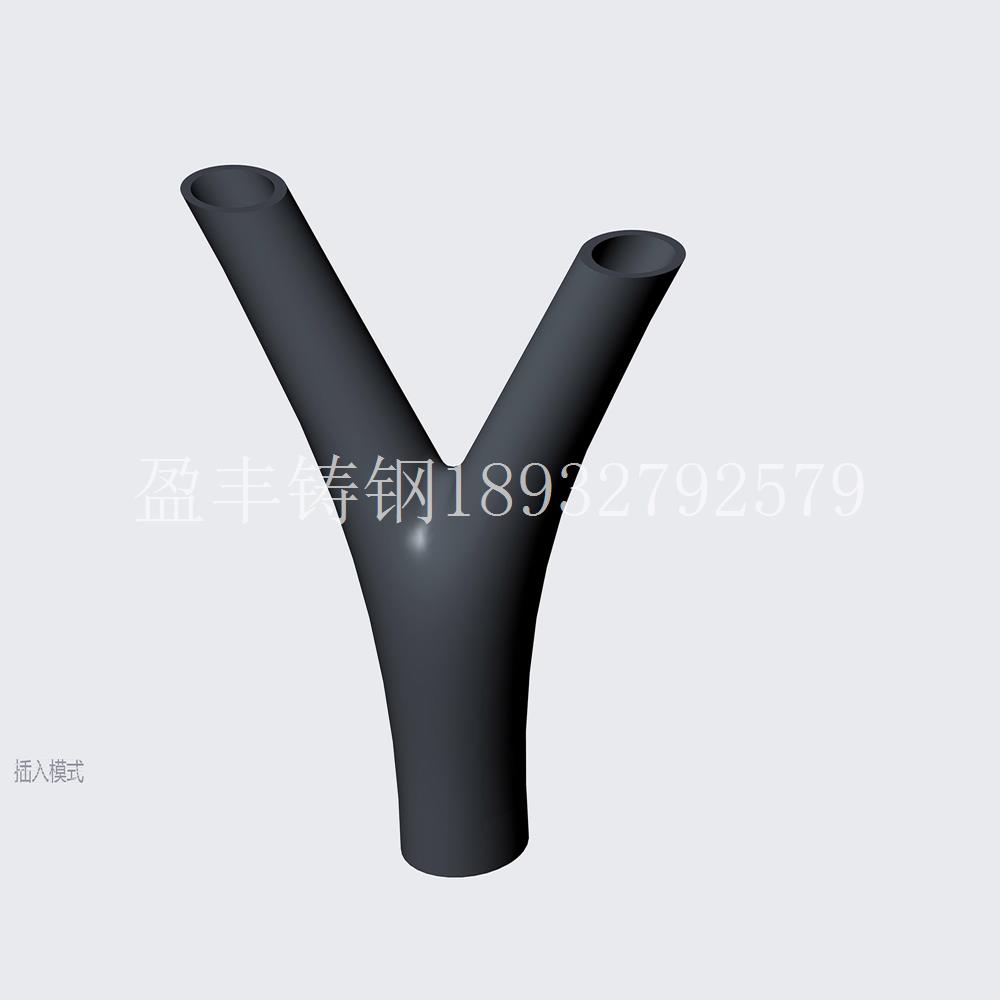

钢结构连桥Y型铸钢件

人行桥铸钢节点的种类主要根据结构形式和功能需求进行划分，常见类型包括：

一、按结构形式分类

树型铸钢节点

用于取代主管与多根支管相贯的节点，通过对接焊缝替代相贯焊缝，焊缝分布更均匀，减少应力集中，提升结构稳定性3。

钗接铸钢节点

主要应用于杆件端部连接处（如支座），采用钗接结构简化节点构造，同时保持造型美观。

球体椎管铸钢节点

具有球形或椎管形状，适用于需要灵活连接或空间受限的场合，可有效分散应力。

多支管铸钢节点

用于多根支管交汇处，通过合理布局焊缝减少应力集中，常用于大跨度结构。

方管圆管耳板复合型铸钢节点

结合方管和圆管的优点，兼顾强度与安装便利性，适用于复杂几何形状的连接需求。

混合型铸钢节点

兼具树型、钗接等多种结构形式，根据实际工况灵活调整，满足复杂受力要求。

二、其他特殊类型

悬索桥索鞍索夹 ：用于悬索桥主缆与塔架的连接，需承受高拉力。

景观桥分叉节点 ：针对景观桥分支结构设计，兼顾美观与力学性能。

城市大跨度过街天桥桥墩节点 ：用于支撑大型桥梁结构，需具备高承载能力。

三、应用场景补充

铸钢节点在人行桥中的具体应用需结合跨度、荷载等因素综合选型。例如，树型节点适合中小跨度人行桥，而球体椎管节点则更适合大跨度或特殊造型设计。实际工程中还需考虑防腐、焊接工艺等配套措施，以确保长期使用性能。
